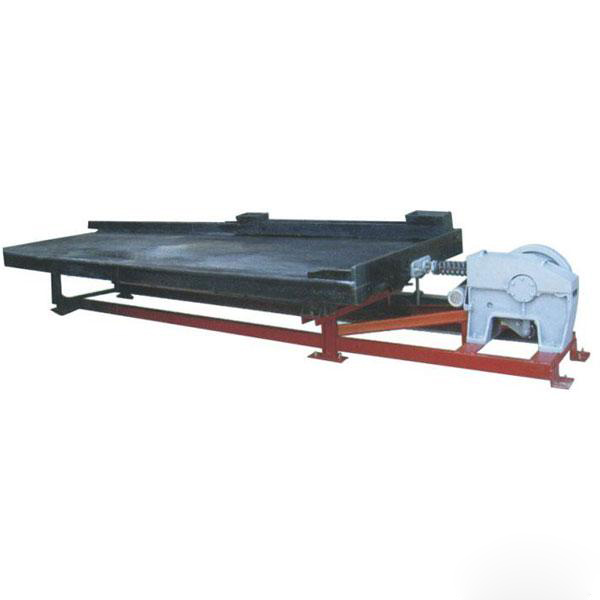

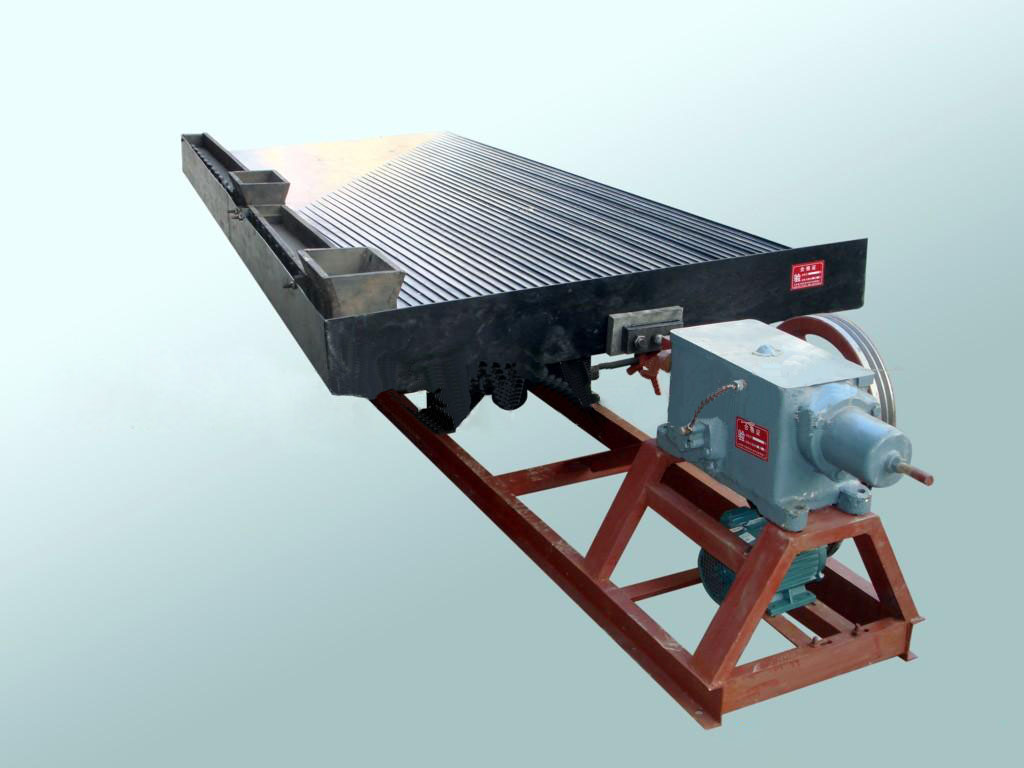

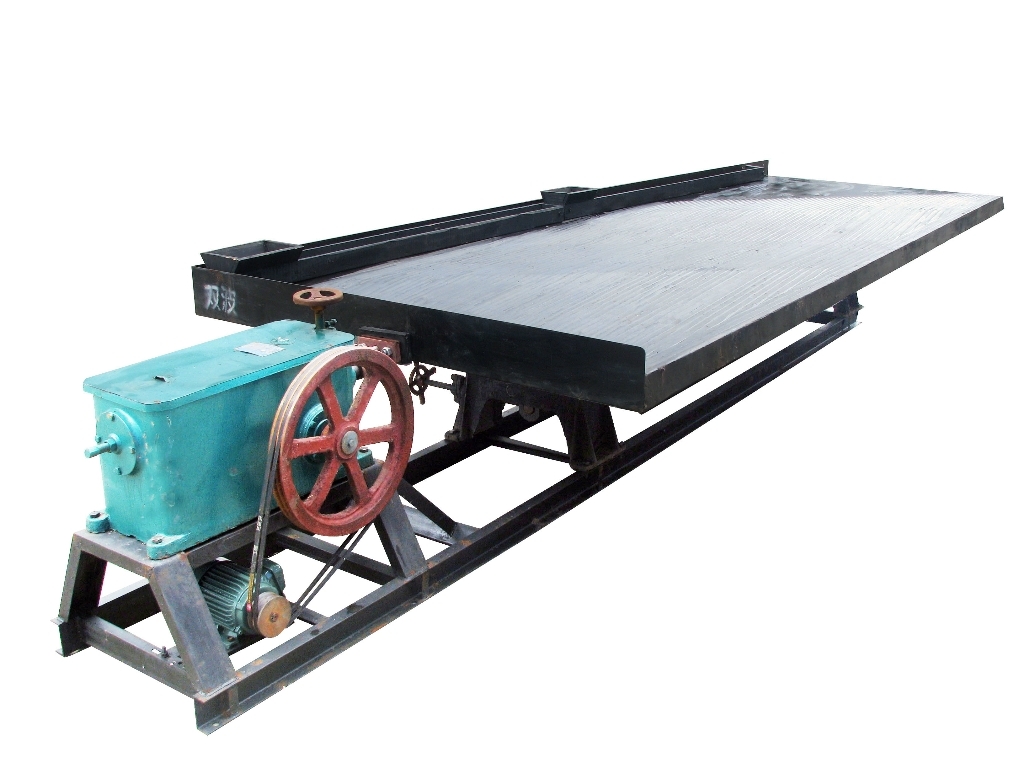

摇床

摇床是用于选别细粒物料的重力选矿设备，广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。摇床是结合了国内摇床和重力选矿技术，具有富集比高、选别效率好、操作简单等优点，且一次得出最终精矿和最终尾矿,我厂生产摇床历史悠久，并不断开发创新，从最初的直条床面摇床基础上发展到单曲波床面摇床（上世纪70年代），到双曲波床面摇床（上世纪90年代），使摇床的处理量、回收率和富集比都有大幅度的提高。

摇床的构造主要由床头(传动机构)、床面和机架三部分组成。
摇床是一个近似矩形的宽阔床面。床面微向尾矿侧倾斜，在床面上钉有床条12或刻有槽沟。由给水箱5给人的洗水沿倾斜方向成薄层流过。由传动端的传动机构8使床面做往复不对称运动。床面每分钟来回运动的次数称之为冲次。床面前进与后退的距离叫冲程，当矿浆给人给矿槽6时，在水流和摇动的作用下，不同密度的矿粒在床面上呈扇形分布。

摇床是一种选矿设备，主要是通过物料的重力将细粒度物料进行分离。摇床选矿是在床面和横向水流的共同作用下实现的。床面上的床条是纵向的，与水流的方向接近垂直，当水流横向流过床条时，在沟槽内会形成涡流，涡流和床面摇动的共同作用可使矿砂层松散并按密度分层，较重的矿物会进入摇床下层，较轻的矿物会进入摇床上层，上层较轻矿粒受到水流较大冲力，而下层重矿粒则受到较小冲力，因此，较轻矿粒在上层床面上横向运动速度大于较重矿粒横向运动的速度，从而实现物料的分离。
